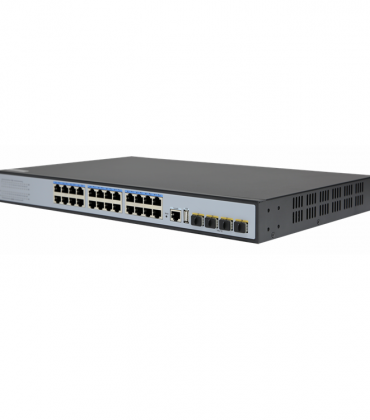

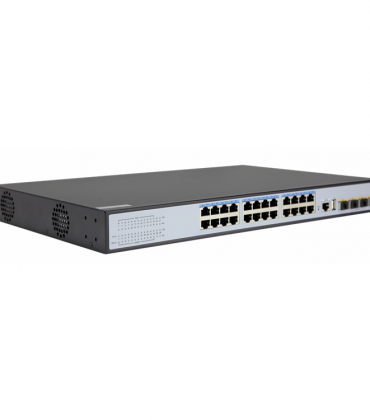

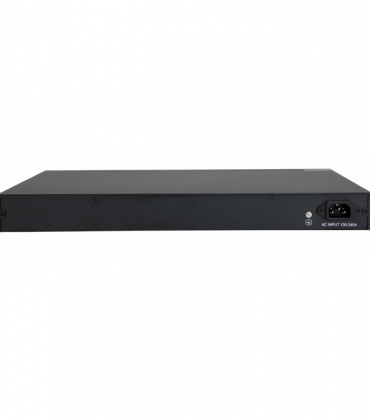

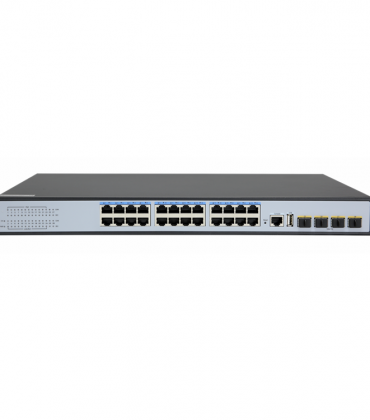

S2624P-4X万兆上联 24 口千兆三层管理型以太网POE交换机

  • 24个POE供电口，4个万兆SFP+上联
  • POE供电预算390W
  • CLI、web、SNMP多种管理方式
  • 线速的交换容量、低抖动、低延时
  • 丰富的三层特性

特性节选:

  1. POE
  2. QinQ
  3. LAG
  4. MSTP
  5. OSPF
  6. Layer 3 Basic-function
分类： ,
Get a quote
  • Previous Product
  • S2648-4X万兆 10G 上联48口千兆三层管理型以太网交换机
  • Next Product
  • S2624-4X万兆 10G 上联24口千兆三层管理型以太网交换机

描述

产品概述

28 口万兆上联 24 口千兆三层管理型以太网POE交换机，提供 24 个 10/100/1000 自适应POE电口、4 个 10 Gb SFP +端口、1 个console 口、1 个 USB 串口。采用高质量高速率的网络IC以及最具稳定性的PoE芯片，PoE口满足IEEE802.3af/at标准，本系列PoE交换机能为10/100/1000M以太网提供无缝连接，且PoE供电端口可以自动检测，符合标准的的受电设备并为其供电，非PoE设备智能检测不供电，只传输数据。

完善的安全控制策略及 CPU 保护策略(CPU protect policy)提高容错能力， 保证网络的稳定运行和链路的负载均衡；设备支持自动DoS 攻击防范和 SNMP，IEEE 802.1，生成树和快速生成树协议、链路聚合等功能。高级安全功能和高级服务质量（QoS），可用作核心，分布或接入层交换机，具有高端口密度，易管理性，是各种商业网络应用的理想选择。

主要特点

符合 IEEE 802.1d、IEEE 802.1w、IEEE 802.1s、IEEE 802.1p、IEEE 802.3、IEEE 802.3u、IEEE 802.3x、IEEE 802.3z、IEEE 802.3ab、IEEE 802.3ae 标 准 ;

L3 管理，支持 DHCP Server, QoS, ACL 控制, 支持 SNMP V1/V2/V3, 支持 IGMP Snooping v1/v2；

支持生成树协议 STP/RSTP/MSTP （ERPS), 支持环路检测和自愈, 支持远程环回监视和控制（802.3ah OAM）;

支持多种 VLAN 划分, mac VLAN, 协议 VLAN, Private VLAN；

支持 IP 地址+MAC 地址+VLAN+端口绑定, 支持DHCP Snooping, 支持IP source 和 DAI 防护;

支持 IPV4/IPV6,RIP，OSPF

兼容IEEE802.3at（30W）和IEEE802.3af（15.4w）供电标准

支持PoE管理，PoE watch dog



应用环境

城域光纤宽带网: 电信、有线电视、网络系统集成等数，据网络运营商

宽带专网: 适用于金融、政府、石油、电力、公安、教育等行业专网

多媒体传输: 图像、话音、数据综合传输、适用于远程 教学、会议电视、可视电话等应用

实时监控: 实时控制信号、图像及数据同时传输

规格

产品规格

输入/输出接口
电源 AC100-240V/50-60Hz
以太网 24 个 10/100/1000Mbps POE 端口

4 个万兆 SFP+ 端口

1 个 RJ45 Console 端 口1 个 USB 端 口
性能
交换容量 128Gbps
包转发率 95.23Mpps
内 存 DDR 128MB
闪 存 Flash 16MB
包缓存 12Mbit
MAC 地址表 16K
巨型帧 12Kbytes
VLANs 4096
MTBF 100000 小时
标准
网络协议 IEEE 802.3：以太网介质访问控制（MAC）协议IEEE 802.3i：10BASE-T 以太网

IEEE 802.3u：100BASE-TX 快速以太网IEEE 802.3ab：1000BASE-T 千兆以太网

IEEE 802.3z：1000BASE-X 千兆以太网 （光纤） IEEE 802.3ae：万兆以太网（光纤）

IEEE 802.3az：高效节能以太网

IEEE 802.3ad：执行链路聚合的标准方法IEEE 802.3x：流量控制

IEEE 802.1ab： LLDP/LLDP-MED（链路层发现协议）

IEEE 802.1p：有关流量优先级的 LAN 第二层 Qos/Cos 协议（组播过滤功能） IEEE 802.1q：VLAN 网桥操作

IEEE 802.1x：Client/Server 的访问控制和认证协议IEEE 802.1d：STP 生成树

IEEE 802.1s：MSTP 生成树IEEE 802.1w：RSTP 生成树
PoE标准 IEEE802.3af（15.4W） IEEE802.3at（30W）
行业标准 EMI: FCC Part 15 CISPR (EN55032) class A EMS: EN61000-4-2 (ESD)
网络介质 10Base-T : Cat3、4、5 类或以上 UTP/STP(≤100m)

100Base-TX : Cat5 类或以上UTP/STP(≤100m)

1000Base-TX : Cat5 类或以上 UTP/STP(≤100m) 多模光纤：50/125、62.5/125、100/140um

单模光纤：8/125、8.7/125、9/125、10/125um
认证
安全认证 CE、FCC、RoHS
环境标准
工作环境 工作温度：-10~50°C

存放温度：-40~70°C

工作湿度 ：10%~90%，无冷凝

存放湿度：5%~90%，无冷凝
功能指示
PWR（电源灯） 常亮：设备通电
SYS（系统灯） 不亮：设备不通电
常亮：系统正常：闪亮：系统启动中
Link（链路灯） 常亮：链路连通闪亮：数据传输不亮：链路不通
PoE/ACT

（PoE指示灯）

 常亮：PoE供电

不亮：PoE不供电
ACT（数据灯） 常亮：链路连通闪亮：数据传输不亮：链路不通
物理规格
结构尺寸 产品尺寸：440*280*44mm

包装尺寸：503*385.5*91mm

产品净重：4.03KG

产品毛重：5.15KG
装箱信息 外箱尺寸：520*380*405mm 装箱数量：4台

装箱重量：21.4KG
电源电压 输入电压 : AC100-240V/50-60Hz

电源功率：52V 7.5A  12V4A
整机功耗 产品功耗：33W

POE输出功率：390W
装箱清单 交换机：1 台、说明书：1 本、合格证：1 本、电源线：1 条、串口线 1 条、挂耳 1 对





软件功能

基本功能 支持硬件看门狗、恢复出厂设置、系统和端口LED
支持全局信息、统计信息、日志信息
支持用户管理、告警管理、配置管理
支持端口速率、双工、流控、最大帧长配置
支持端口镜像、端口限速、端口节能
三层接口 支持三层接口
支持 IPv4、IPv6 地址配置
支持 ARP 配置
支持 ND 配置
三层路由 支持IPv4 静态路由
支持IPv6 静态路由
支持 RIP V1/V2
支持 OSPF


DHCP

 支持 DHCP 服务器
支持 DHCP 中继
支 持 DHCP Snooping
VLAN 支 持 4K 个 VLAN
支持 802.1Q VLAN，基于端口的 VLAN
支持Access、Trunk、Hybrid VLAN 模式
支持 GVRP（VLAN 注册协议）
支 持 MAC VLAN 、 IP VLAN
支 持 Voice VLAN
MAC 地址表 支持 MAC 地址自动学习和老化
支持静态、动态、过滤地址表
安全特性 口令保护
支持基于端口号、IP 地址、MAC 地址限制用户访问
支持 HTTPS、SSH V1/V2
支持 MAC-VLAN-IP-PORT 四元绑定
支持 ARP 检测、IP 源防护、DoS 防护
支持 DHCP Snooping、DHCP 攻击防护
支持 802.1X 认证
支持 AAA（认证、授权、计费），支持 RADIUS 协议、TACASC+
支持端口安全、端口隔离
访问控制 支持 L2(Layer 2)～L4(Layer 4)包过滤功能
支持端口镜像、流限速、QoS 重标记
服务质量（QOS） 支持 8 个端口队列
支持端口优先级、802.1P 优先级、DSCP 优先级
支持 SP、WRR 优先级调度算法
生成树 支持 STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和 MSTP(IEEE 802.1s)协议
支持多实例、支持聚合接口
支持BPDU 保护
组播 支 持 IGMP v1/v2/v3 Snooping
支 持 MLD v1/v2 Snooping
支持二层组播的快速离开机制、查询器
支持二层 IPv4 静态组播
支持二层 IPv6 静态组播
支持 IGMP v1/v2/v3 三层组播
风暴抑制 支持组播抑制
支持广播抑制
支持未知单播抑制
环网保护 支持环网保护
链路汇聚 支持静态汇聚
支持LACP 动态汇聚
支持基于 IP、MAC、混合负载均衡模式
最大支持 8 个汇聚组（每个汇聚组 8 个端口）
IPv6 支持 IPv6 Ping、IPv6 Traceroute、IPv6 Telnet
支 持 IPv6 SSH
支 持 IPv6 HTTP 、 IPv6 HTTPS
管理维护 支持 WEB 网管（HTTP、HTTPS）
支持 CLI（Telnet、SSH V1/V2、本地串口）
支 持 SNMP V1/V2/V3
支 持 RMON V2
支持 LLDP 设备发现
支持 SNTP 时间同步
支持 CPU 监控、内存监控
支持系统日志、分级警告
支持 Ping、Traceroute 检测、线缆检测
