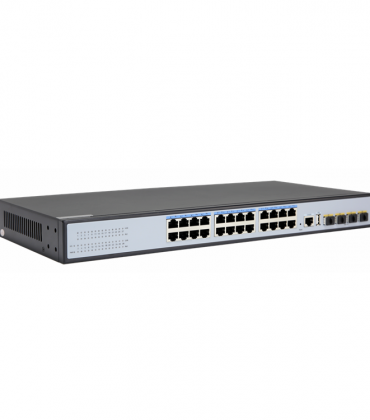

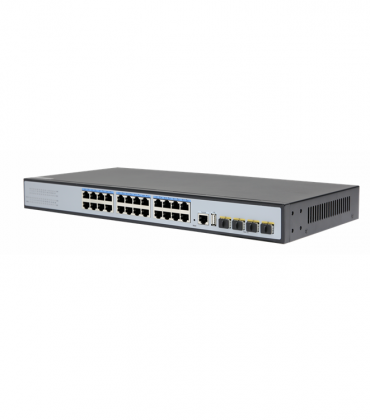

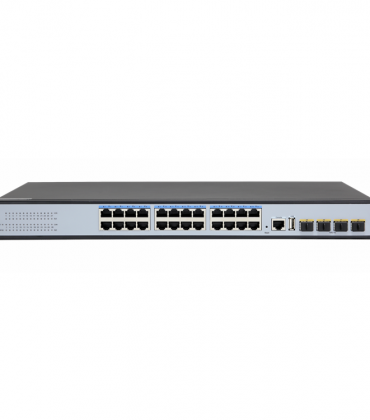

S2624-4X万兆上联24口千兆三层管理型以太网交换机

  • 24个千兆Base-T,4个万兆10GE SPF+光口
  • CLI、web、SNMP多种管理方式
  • 线速的交换容量、低抖动、低延时
  • 丰富的三层特性

特性节选:

  1. QinQ
  2. LAG
  3. MSTP
  4. Static Route
  5. Layer 3 Basic-function

应用场景:

  1. 企业与园区网络
  2. 电信网络
Get a quote

描述

产品概述

28口万兆上联24口千兆三层管理型以太网交换机,提供24个10/100/1000自适应电口、4个10 Gb SFP +端口、1个console口、1个USB串口。完善的安全控制策略及CPU保护策略(CPU protect policy)提高容错能力,保证网络的稳定运行和链路的负载均衡;设备支持自动DoS攻击防范和SNMP,IEEE 802.1,生成树和快速生成树协议、链路聚合等功能。高级安全功能和高级服务质量(QoS),可用作核心,分布或接入层交换机,具有高端口密度,易管理性,是各种商业网络应用的理想选择。



主要特点

符合 IEEE 802.1d、IEEE 802.1w、IEEE 802.1s、IEEE 802.1p、IEEE 802.3、IEEE 802.3u、IEEE 802.3x、IEEE 802.3z、IEEE 802.3ab、IEEE 802.3ae 标准 ;

L3管理,支持DHCP Server, QoS, ACL控制, 支持SNMP V1/V2/V3, 支持IGMP Snooping v1/v2;

支持生成树协议STP/RSTP/MSTP (ERPS), 支持环路检测和自愈, 支持远程环回监视和控制(802.3ah OAM);

支持多种VLAN划分, mac VLAN, 协议VLAN, Private VLAN;

支持IP地址+MAC地址+VLAN+端口绑定, 支持DHCP Snooping, 支持IP source和DAI防护;

支持IPV4/IPV6



应用环境

城域光纤宽带网: 电信、有线电视、网络系统集成等数,据网络运营商

宽带专网: 适用于金融、政府、石油、电力、公安、教育等行业专网

多媒体传输: 图像、话音、数据综合传输、适用于远程 教学、会议电视、可视电话等应用

实时监控: 实时控制信号、图像及数据同时传输

规格

产品规格

输入/输出接口
电源 AC100-240V/50-60Hz
以太网 24 个10/100/1000Mbps RJ45端口

4 个万兆 SFP 端口

1 个RJ45 Console 端口

1 个USB 端口

性能
交换容量 128Gbps
包转发率 95.23Mpps
内存 DDR 128MB
闪存 Flash 16MB
包缓存 12Mbit
MAC地址表 16K
巨型帧 12Kbytes
VLANs 4096
MTBF 100000小时
标准
网络协议 IEEE 802.3:以太网介质访问控制(MAC)协议

IEEE 802.3i:10BASE-T 以太网

IEEE 802.3u:100BASE-TX 快速以太网

IEEE 802.3ab:1000BASE-T 千兆以太网

IEEE 802.3z:1000BASE-X 千兆以太网 (光纤)

IEEE 802.3ae:万兆以太网(光纤)

IEEE 802.3az:高效节能以太网

IEEE 802.3ad:执行链路聚合的标准方法

IEEE 802.3x:流量控制

IEEE 802.1ab: LLDP/LLDP-MED(链路层发现协议)

IEEE 802.1p:有关流量优先级的 LAN 第二层 Qos/Cos 协议(组播过滤功能)

IEEE 802.1q:VLAN 网桥操作

IEEE 802.1x:Client/Server的访问控制和认证协议

IEEE 802.1d:STP 生成树

IEEE 802.1s:MSTP 生成树

IEEE 802.1w:RSTP 生成树

行业标准 EMI: FCC Part 15 CISPR (EN55032) class A

EMS: EN61000-4-2 (ESD)

EN61000-4-4 (EFT)

EN61000-4-5 (Surge)

网络介质



10Base-T : Cat3、4、5类或以上UTP/STP(≤100m)

100Base-TX : Cat5 类或以上UTP/STP(≤100m)

1000Base-TX : Cat5 类或以上UTP/STP(≤100m)

多模光纤:50/125、62.5/125、100/140um

单模光纤:8/125、8.7/125、9/125、10/125um

认证
安全认证 CE、FCC、RoHS
环境标准
工作环境 工作温度:-10~50°C

存放温度:-40~85°C

工作湿度 :10%~90%,无冷凝

存放湿度:5%~90%,无冷凝

工作高度:最大10,000 英寸

存放高度:最大10,000 英寸

功能指示
PWR(电源灯) 常亮:设备通电

不亮:设备不通电

SYS(系统灯) 常亮:系统正常

闪亮:系统启动中

Link(链路灯) 常亮:链路连通

闪亮:数据传输

不亮:链路不通

ACT(数据灯) 常亮:链路连通

闪亮:数据传输

不亮:链路不通

物理规格
结构尺寸 产品尺寸:440*204*44mm

包装尺寸:500*290*85mm

产品净重:2.4KG

产品毛重:3.0KG

装箱信息 外箱尺寸:520*445*300mm

装箱数量:5台

装箱重量:16KG

电源电压 输入电压 : AC100-240V/50-60Hz
装箱清单 交换机:1台、电源线:1条、串口线1条、挂耳1对





软件功能

基本功能 支持硬件看门狗、恢复出厂设置、系统和端口LED
支持全局信息、统计信息、日志信息
支持用户管理、告警管理、配置管理
支持端口速率、双工、流控、最大帧长配置
支持端口镜像、端口限速、端口节能
三层接口 支持三层接口
支持 IPv4、IPv6地址配置
支持 ARP配置
支持 ND配置
三层路由 支持IPv4静态路由
支持IPv6静态路由
DHCP 支持 DHCP 服务器
支持 DHCP 中继
支持 DHCP Snooping
VLAN 支持 4K 个 VLAN
支持 802.1Q VLAN,基于端口的VLAN
支持Access、Trunk、Hybrid VLAN模式
支持 GVRP(VLAN注册协议)
支持 MAC VLAN 、IP VLAN
支持 Voice VLAN
MAC 地址表 支持 MAC 地址自动学习和老化
支持静态、动态、过滤地址表
安全特性 口令保护
支持基于端口号、IP 地址、MAC 地址限制用户访问
支持 HTTPS、SSH V1/V2
支持 MAC-VLAN-IP-PORT 四元绑定
支持 ARP 检测、IP 源防护、DoS 防护
支持 DHCP Snooping、DHCP 攻击防护
支持 802.1X 认证
支持 认证,支持RADIUS协议、TACASC+
支持端口安全、端口隔离
访问控制 支持 L2(Layer 2)~L4(Layer 4)包过滤功能
支持端口镜像、流限速、QoS 重标记
服务质量(QOS) 支持 8 个端口队列
支持端口优先级、802.1P 优先级、DSCP 优先级
支持 SP、WRR 优先级调度算法
生成树 支持 STP(IEEE 802.1d),RSTP(IEEE 802.1w)和 MSTP(IEEE 802.1s)协议
支持多实例、支持聚合接口
支持BPDU 保护
组播 支持 IGMP v1/v2/v3 Snooping
支持 MLD v1/v2 Snooping
支持二层组播的快速离开机制、查询器
支持二层 IPv4静态组播
支持二层 IPv6静态组播
支持 IGMP v1/v2/v3 三层组播
风暴抑制 支持组播抑制
支持广播抑制
支持未知单播抑制
环网保护 支持环网保护
链路汇聚 支持静态汇聚
支持LACP 动态汇聚
支持基于 IP、MAC、混合负载均衡模式
最大支持 8 个汇聚组(每个汇聚组8个端口)
IPv6 支持 IPv6 Ping、IPv6 Traceroute、IPv6 Telnet
支持 IPv6 SSH
支持 IPv6 HTTP 、IPv6 HTTPS
管理维护 支持 WEB 网管(HTTP、HTTPS)
支持 CLI(Telnet、SSH V1/V2、本地串口)
支持 SNMP V1/V2/V3
支持 RMON V2
支持 LLDP设备发现
支持 SNTP时间同步
支持 CPU 监控、内存监控
支持系统日志、分级警告
支持 Ping、Traceroute 检测、线缆检测
